Garantía de protección.

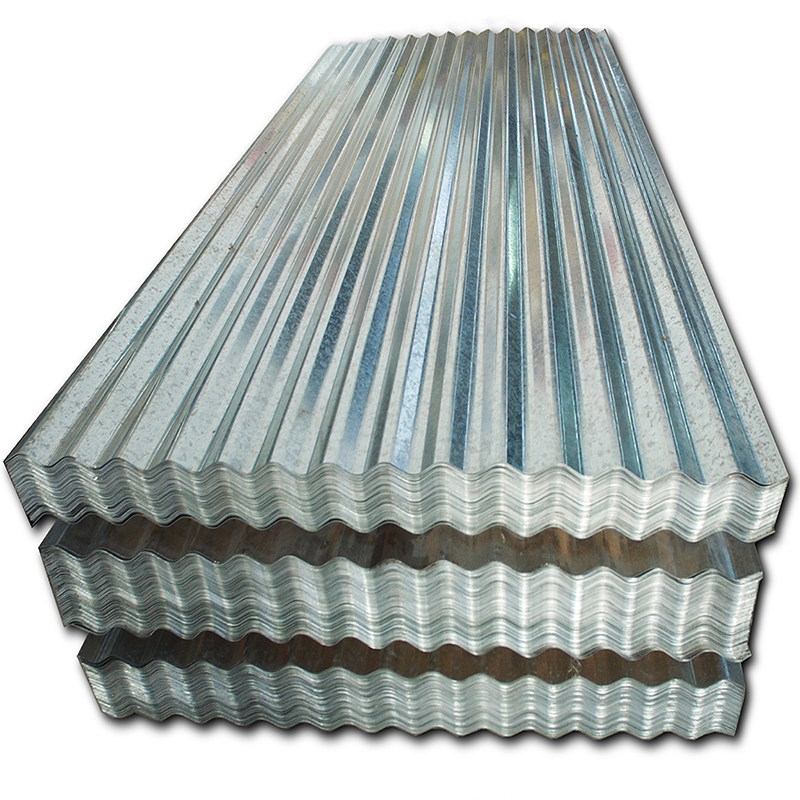

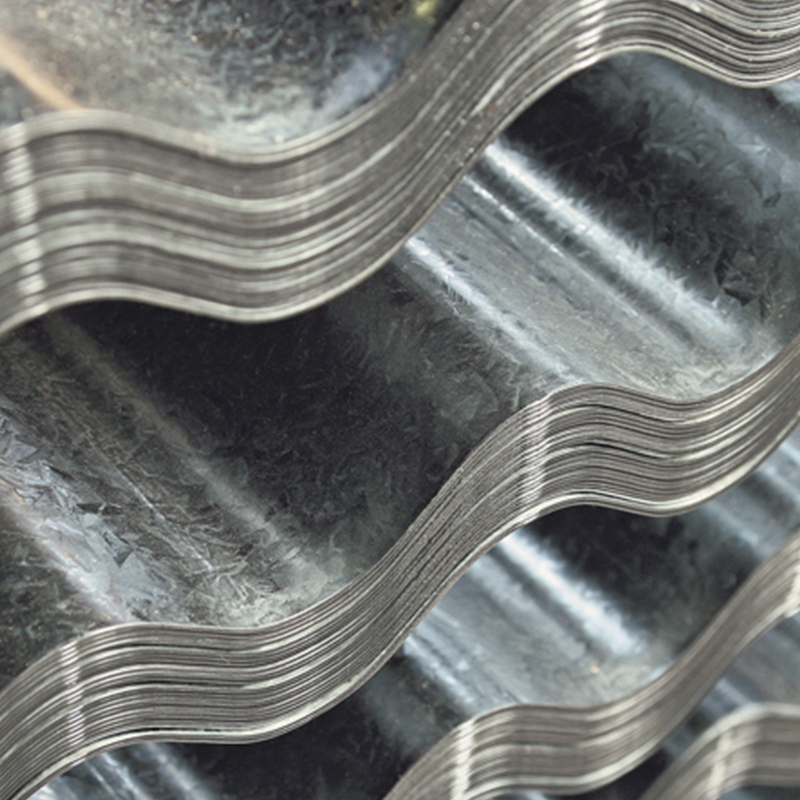

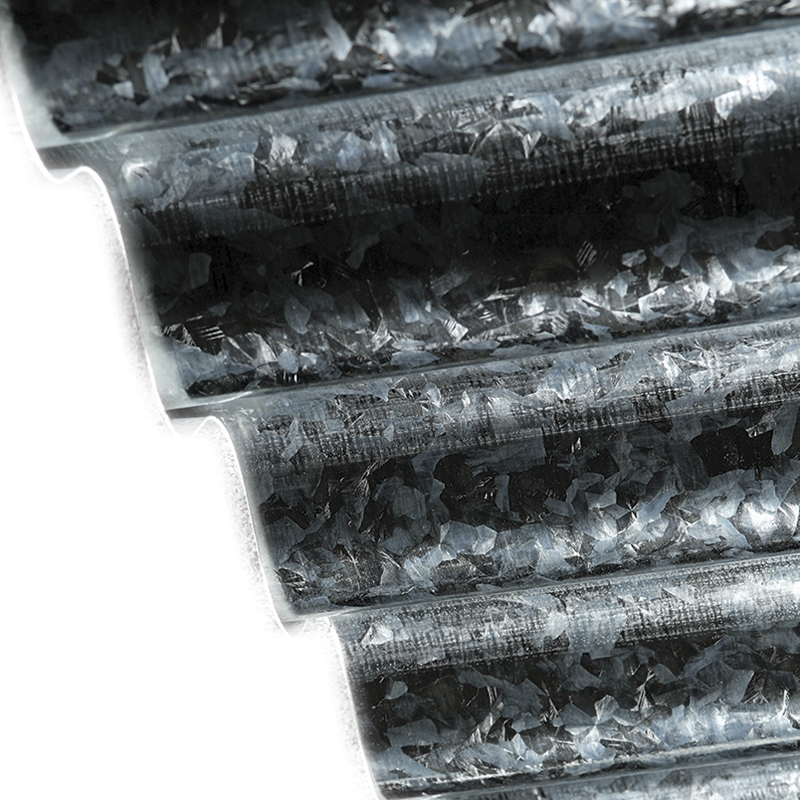

La chapa de acero galvanizado por inmersión en caliente es uno de los productos siderúrgicos de mayor desarrollo mundial. El revestimiento galvanizado surge de la aplicación de una capa de cinc en ambas caras de una chapa de acero laminado en frío o en caliente. El resultado es un producto resistente, que permite proteger al acero de la corrosión. Es importante tener en cuenta que estos productos necesitan ser transportados y almacenados bajo condiciones controladas a los efectos de evitar manchas derivadas del contacto con el agua o humedad. Utiliza una línea de proceso continuo que asegura alta adherencia y espesor homogéneo de recubrimiento. El producto, que combina las características de resistencia del acero con la durabilidad del zinc, es apto para fabricar piezas conformadas y sumamente resistentes a la corrosión y a la acción del medio ambiente.
FICHAS TÉCNICAS
Chapas Galvanizadas
Galvanizado-Almacenamiento, transporte y manipuleo
Galvanizado-Diseño, montaje y mantenimiento
Galvanizado-Uso en tanques de agua
Galvanizado-Normas
Chapas generales-Movimentación y estiba
Chapas generales-Exposición a la radiación y efectos térmicos
APLICACIÓN
Pueden utilizarse en la fabricación de silos, cerramientos, perfiles estructurales, paneles, electrodomésticos, carrocerías, conductos de aire acondicionado, cubiertas y estanterías metálicas, entre otros innumerables usos.
PRESENTACIONES
Bobinas, hojas y flejes. Chapas lisas y conformadas (excepto trapezoidales).
VENTAJAS
• Protección contra la corrosión
• Alta resistencia
• Fresca y duradera
NORMAS
Los aceros galvanizados responden a las normas IRAM-IAS U 500-214.
Son productos de sección transversal rectangular maciza, cuyo ancho es muy superior al espesor.
FICHAS TÉCNICAS Chapas Lisas Chapas generales-Movimentación y estiba
La chapa sinusoidal o acanalada es la solución indicada para la construcción de cubiertas residenciales, comerciales o industriales y cerramientos laterales. Por su acabado estético, las chapas sinusoidales prepintadas se han convertido en uno de los recubrimientos preferidos para las construcciones de viviendas de barrios cerrados o emprendimientos urbanos. Su variedad de espesores hace de este producto la solución indicada para cubiertas de viviendas, edificios y galpones.
FICHAS TÉCNICAS Chapa Sinusoidal Conformado Sinusoidales-Normas Chapas generales-Movimentación y estiba
Chapa trapezoidal curvada especialmente en radios variables dependiendo el uso de la misma. Dicha chapa se curva con radio a pedido y largos a determinar.
FICHAS TÉCNICAS Chapa Curva Chapas generales-Movimentación y estiba
Sistema de cubierta de canalón de chapa autoportante recta. Este sistema debe ser engrafado chapa por chapa, se cierra longitudinalmente mediante una máquina, lográndose de esta forma una cobertura sin solape ni perforaciones lo que garantiza la estanqueidad total.
FICHAS TÉCNICAS Canalón Autoportante ABM 680 Chapas generales-Movimentación y estiba
Chapa Minionda® es una chapa sinusoidal de onda chica, conformada en frío cuya sección transversal tiene forma de onda. Tiene una excelente resistencia al pandeo. Es estructural, rígida y ultra liviana.
FICHAS TÉCNICAS Chapa Minionda Chapas generales-Movimentación y estiba
Su fijación se realiza con clips y luego se cierra longitudinalmente mediante una máquina engrafadora, lográndose de esta forma una cobertura sin solape ni perforaciones que garantiza la estanqueidad total y permite utilizar este sistema tanto en techos inclinados o de muy baja pendiente. Este conformado puede realizarse en obra, evitando el transporte de hojas de grandes dimensiones.
FICHAS TÉCNICAS Chapa U-45 Chapas generales-Movimentación y estiba
Panel U-30 / U-50 es una chapa para cubierta sin perforaciones para engrafar. Es un perfil en forma de “U”. Estas chapas son estancas por lo que soportan pocas pendientes en techos. Se fabrica en 0,30 y 0,50 metros de ancho.
FICHAS TÉCNICAS Panel U-30 y U-50 Chapas generales-Movimentación y estiba
Panel Click es una chapa para cubierta sin perforaciones, sistema exclusivo “Click” dado que no necesita engrafado. Se fabrica en 0,30 y 0,50 metros de ancho.
FICHAS TÉCNICAS Panel Click Chapas generales-Movimentación y estiba
Por sus características técnicas, los perfiles conformados en frío resultan la mejor opción cuando se requiere flexibilidad y rapidez en la construcción de estructuras metálicas. Los cuatro tipos de perfiles estructurales pesados C-U-Z-L se producen con chapa laminada en caliente o galvanizada a partir de flejes, en un proceso de conformado continuo que garantiza la exactitud de sus dimensiones, uniformidad y calidad en toda la superficie del producto. Para su aplicación debe realizarse un cálculo previo para verificar las secciones teniendo en cuenta la reducción de éstas por efectos del pandeo localizado. Para asegurar su calidad, los perfiles cumplen con rigurosos controles en todas las etapas del proceso de producción.
FICHAS TÉCNICAS Perfil Estructural C Perfil C-Normas Perfiles-Requisitos generales
Por sus características técnicas, los perfiles conformados en frío resultan la mejor opción cuando se requiere flexibilidad y rapidez en la construcción de estructuras metálicas. Los cuatro tipos de perfiles estructurales pesados C-U-Z-L se producen con chapa laminada en caliente o galvanizada a partir de flejes, en un proceso de conformado continuo que garantiza la exactitud de sus dimensiones, uniformidad y calidad en toda la superficie del producto. Para su aplicación debe realizarse un cálculo previo para verificar las secciones teniendo en cuenta la reducción de éstas por efectos del pandeo localizado. Para asegurar su calidad, los perfiles cumplen con rigurosos controles en todas las etapas del proceso de producción.
FICHAS TÉCNICAS Perfil Estructural U Perfil U-Normas Perfiles-Requisitos generales
Por sus características técnicas, los perfiles conformados en frío resultan la mejor opción cuando se requiere flexibilidad y rapidez en la construcción de estructuras metálicas. Los cuatro tipos de perfiles estructurales pesados C-U-Z-L se producen con chapa laminada en caliente o galvanizada a partir de flejes, en un proceso de conformado continuo que garantiza la exactitud de sus dimensiones, uniformidad y calidad en toda la superficie del producto. Para su aplicación debe realizarse un cálculo previo para verificar las secciones teniendo en cuenta la reducción de éstas por efectos del pandeo localizado. Para asegurar su calidad, los perfiles cumplen con rigurosos controles en todas las etapas del proceso de producción.
FICHAS TÉCNICAS Perfil Estructural Z Perfiles-Requisitos generales
Los perfiles típicos para el uso en Steel Framing se obtienen por perfilado a partir de bobinas de acero revestidas con cinc o una aleación de cinc-aluminio en el proceso continuo de inmersión en caliente o por electrodeposición, cuyo producto es conocido como acero galvanizado.
Las masas mínimas de revestimiento se encuentran entre los 100 y los 150 gramos por m2 computado en ambas caras. El espesor de la chapa varía entre 0,80 y 3,20 mm para los perfiles del Steel Framing y perfiles de hasta 0,4 mm para tabiques no portantes. Las secciones más comunes para la construcción en Steel Framing son las en forma de “C” para montantes y vigas y el perfil “U” que es usado como solera en la base y en el tope de los paneles..
Los perfiles “U” presentan un ancho de alma mayor que el del perfil “C”, a fin de permitir el encaje en el perfil guía solera o “U”. Las alas pueden variar entre 25 y 50 mm, según el fabricante y el tipo de perfil. Los otros perfiles que pueden ser necesarios para estructuras de Steel Framing son tiras planas (cintas), los perfiles “L” y perfiles galera. Los flejes, que vienen en una variedad de anchos, son utilizados típicamente para la estabilización de los paneles y la formación de uniones. Los perfiles “L” se utilizan por lo general en las conexiones de elementos donde un perfil “C” no es adecuado, y el perfil Galera se emplea normalmente como listón de tejado. Además del espesor (tn), la resistencia de un perfil de acero depende de la dimensión, forma y límite de elasticidad del acero. El límite de elasticidad de los perfiles de acero cincado no debe ser inferior a 230 MPa.
FICHAS TÉCNICAS Perfil Industrializado C (PIC) Sistema Steel Framing Construcción en Seco-Consumo de Materiales
Los perfiles típicos para el uso en Steel Framing se obtienen por perfilado a partir de bobinas de acero revestidas con cinc o una aleación de cinc-aluminio en el proceso continuo de inmersión en caliente o por electrodeposición, cuyo producto es conocido como acero galvanizado.
Las masas mínimas de revestimiento se encuentran entre los 100 y los 150 gramos por m2 computado en ambas caras. El espesor de la chapa varía entre 0,80 y 3,20 mm para los perfiles del Steel Framing y perfiles de hasta 0,4 mm para tabiques no portantes. Las secciones más comunes para la construcción en Steel Framing son las en forma de “C” para montantes y vigas y el perfil “U” que es usado como solera en la base y en el tope de los paneles.
Los perfiles “U” presentan un ancho de alma mayor que el del perfil “C”, a fin de permitir el encaje en el perfil guía solera o “U”. Las alas pueden variar entre 25 y 50 mm, según el fabricante y el tipo de perfil. Los otros perfiles que pueden ser necesarios para estructuras de Steel Framing son tiras planas (cintas), los perfiles “L” y perfiles galera. Los flejes, que vienen en una variedad de anchos, son utilizados típicamente para la estabilización de los paneles y la formación de uniones. Los perfiles “L” se utilizan por lo general en las conexiones de elementos donde un perfil “C” no es adecuado, y el perfil Galera se emplea normalmente como listón de tejado. Además del espesor (tn), la resistencia de un perfil de acero depende de la dimensión, forma y límite de elasticidad del acero. El límite de elasticidad de los perfiles de acero cincado no debe ser inferior a 230 MPa.
FICHAS TÉCNICAS Perfil Industrializado U (PIU) Sistema Steel Framing Construcción en Seco-Consumo de Materiales
Perfil de acero galvanizado en forma de “U” de alas iguales, habitualmente se coloca de forma horizontal y es utilizado en pisos y techos, tabiques y revestimientos. Dentro de la misma se coloca el perfil montante.
Los perfiles livianos para la construcción en seco son galvanizados conformados de diferentes formas, cuyo largo estándar es de 2600 mm. Se utilizan como estructura autoportante para tabiques, revestimientos de muros interiores y cielorrasos. En cuanto al almacenamiento y traslado, los perfiles deben ser mantenidos preferentemente enzunchados y alineados; generar un buen acopio para evitar la torsión y deformación de los mismos; los perfiles menores deben ser siempre apilados sobre los perfiles mayores.
FICHAS TÉCNICAS Perfil Solera Construcción en Seco-Consumo de Materiales
Perfil de acero galvanizado en forma de “C” de alas desiguales, lo cual permite empalmes telescópicos y habitualmente presenta agujeros de pase. Se utiliza para paredes, revestimientos y cielorrasos.
Los perfiles livianos para la construcción en seco son galvanizados conformados de diferentes formas, cuyo largo estándar es de 2600 mm. Se utilizan como estructura autoportante para tabiques, revestimientos de muros interiores y cielorrasos. En cuanto al almacenamiento y traslado, los perfiles deben ser mantenidos preferentemente enzunchados y alineados; generar un buen acopio para evitar la torsión y deformación de los mismos; los perfiles menores deben ser siempre apilados sobre los perfiles mayores.
FICHAS TÉCNICAS Perfil Montante Construcción en Seco-Consumo de Materiales
Perfil de acero galvanizado de forma trapezoidal, el cual se utiliza como elemento vertical en revestimientos de paredes y cielorrasos.
Los perfiles livianos para la construcción en seco son galvanizados conformados de diferentes formas, cuyo largo estándar es de 2600 mm. Se utilizan como estructura autoportante para tabiques, revestimientos de muros interiores y cielorrasos. En cuanto al almacenamiento y traslado, los perfiles deben ser mantenidos preferentemente enzunchados y alineados; generar un buen acopio para evitar la torsión y deformación de los mismos; los perfiles menores deben ser siempre apilados sobre los perfiles mayores.
FICHA TÉCNICA Perfil Omega
Perfil de acero galvanizado en forma “L”, de alas desiguales y con un ángulo un poco menor de 90°. Se utiliza para esquinas y bordes.
Los perfiles livianos para la construcción en seco son galvanizados conformados de diferentes formas, cuyo largo estándar es de 2600 mm. Se utilizan como estructura autoportante para tabiques, revestimientos de muros interiores y cielorrasos. En cuanto al almacenamiento y traslado, los perfiles deben ser mantenidos preferentemente enzunchados y alineados; generar un buen acopio para evitar la torsión y deformación de los mismos; los perfiles menores deben ser siempre apilados sobre los perfiles mayores.
FICHA TÉCNICA Perfil Ángulo de Ajuste
Chapa Quadrata® es una chapa trapezoidal conformada en frío cuya sección transversal tiene forma de trapecio. Gran versatilidad de diseño arquitectónico, la cual aporta continuidad en la estética aplicada en fachadas y techos. Tiene una excelente resistencia al pandeo. Es versátil, ligera, y ultra liviana.
FICHAS TÉCNICAS Chapa Quadrata Chapas generales-Movimentación y estiba
